ПХД жинағына арналған 5 маңызды ПХД панелін жобалау кеңестері

ПХД құрастыру процесінде бізге компоненттерді ПХД-ге қою үшін SMT машиналары қажет болады.Бірақ әрбір ПХД өлшемі, пішіні немесе құрамдас бөліктері әртүрлі болғандықтан, SMT құрастыру процесіне жақсы бейімделу, тиімділікті арттыру және құрастыру құнын төмендету үшін.СондықтанПХД құрастыру өндірушісіПХД панельизациясын стандарттау қажет.PCBFuture сізге жақсырақ ПХД құрастыру үшін ПХД панеліне арналған 5 гильдияны ұсынады.

1-кеңестер: ПХД өлшемі

Сипаттама: ПХД өлшемі электронды өңдеудің өндірістік желісі жабдығының мүмкіндіктерімен шектеледі.Сондықтан өнім шешімдерін жасаған кезде ПХД өлшемін ескеру керек.

(1) SMT PCB құрастыру жабдығына орнатуға болатын ең үлкен ПХД өлшемі ПХД стандартты өлшеміне байланысты, өлшемнің көпшілігі 20″×24″, яғни рельс ені 508мм×610мм.

(2) Біз ұсынатын өлшем SMT PCB тақтасы желісінің жабдығына сәйкес келеді.Бұл әрбір жабдықтың өндірістік тиімділігіне пайдалы және жабдықтың тар мойнын жояды.

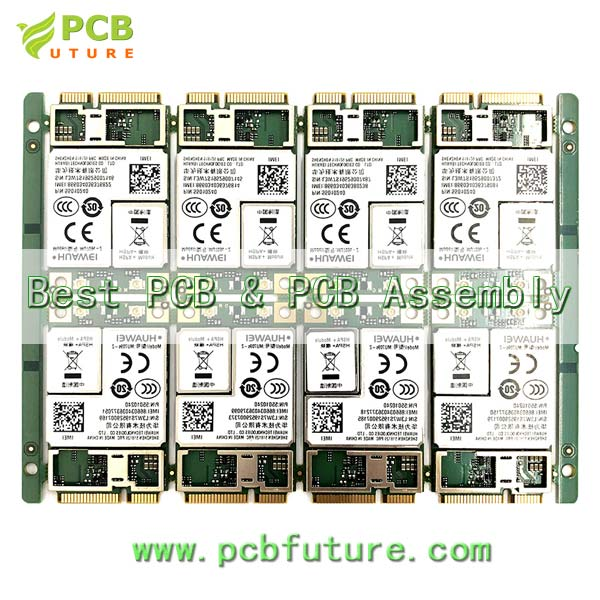

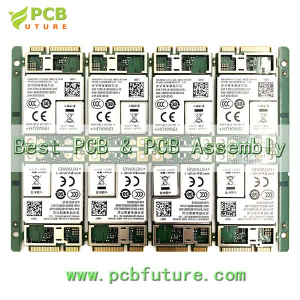

(3) Шағын өлшемді ПХД үшін біз бүкіл өндіріс желісінің өндірістік тиімділігін арттыру үшін біріктіру тақтасы ретінде жобалануымыз керек.

Дизайн талаптары:

(1) Әдетте, ПХД максималды өлшемі 460мм×610мм ауқымымен шектелуі керек.

(2) Ұсынылатын өлшем диапазоны (200~250) × (250~350) мм және арақатынасы 2-ден аз болуы керек.

(3) Өлшемі 125мм×125мм-ден аз ПХД үшін ПХД қолайлы өлшемге қосылуы керек.

2-кеңес: ПХД пішіні

Сипаттама: SMT құрастыру жабдығы ПХД тасымалдау үшін бағыттаушы рельстерді пайдаланады және дұрыс емес пішінді ПХД-ларды, әсіресе бұрыштарында саңылаулары бар ПХД-ларды тасымалдай алмайды.

Дизайн талаптары:

(1) ПХД пішіні дөңгеленген бұрыштары бар кәдімгі шаршы болуы керек.

(2) Тасымалдау процесінің тұрақтылығын қамтамасыз ету үшін дұрыс емес пішінді ПХД біріктіру арқылы стандартталған шаршыға айналдырылады деп есептелуі керек, әсіресе толқынды дәнекерлеудің жақтармен қысылуын болдырмау үшін бұрыштық бос орындар толтырылуы керек. содан кейін тасымалдау кезінде тақтаның кептелуіне әкеледі.

(3) Таза SMT тақтасында саңылаулар болуы мүмкін, бірақ саңылау өлшемі ол орналасқан жақтың ұзындығының үштен бірінен аз болуы керек.Бұл талапқа сай келмейтіндер үшін дизайн процесінің ұзақтығын толтыруымыз керек.

(4) Алтын саусақтың қиғаш конструкциясына қоса, кірістіруді жеңілдету үшін кірістірудің екі жағындағы жиектер де (1~1,5) × 45° кесілуі керек.

3-кеңес: ПХД құрал-саймандары (ПХД жиектері)

Сипаттама: Жабдықтың тасымалдау рельсінің талаптарына ПХД борттарының өлшемі.Мысалы: баспа машиналары, орналастыру машиналары және қайта ағынды дәнекерлеу пештері.Олар әдетте 3,5 мм-ден жоғары жиекті (Шекараны) жеткізу үшін қажет.

Дизайн талаптары:

(1) Дәнекерлеу кезінде ПХД деформациясын азайту үшін әдетте беріліс бағыты ретінде жүктелмеген ПХД-ның ұзын бүйір бағыты қолданылады.Және жалғау ПХД, ұзын бүйірлік бағытты да беру бағыты ретінде пайдалану керек.

(2) Әдетте, ПХД немесе жалғау ПХД беру бағытының екі жағы беру жағы (ПХД шекаралары) ретінде пайдаланылады.ПХД шекараларының ең аз ені 5,0 мм.Беріліс қорабының алдыңғы және артқы жағында ешқандай құрамдас бөліктер немесе дәнекерлеу қосылыстары болмауы керек.

(3) Берілмейтін тарап үшін шектеулер жоқSMT PCB жинағыжабдық, бірақ 2,5 мм құрамдас тыйым салынған аумақты сақтаған дұрыс.

4-кеңестер: Орналастыру тесігі

Сипаттама: ПХД өндіру, ПХД құрастыру және сынау сияқты көптеген процестер ПХД дәл орналасуын талап етеді.Сондықтан әдетте орналасу тесіктерін жобалау қажет.

Дизайн талаптары:

(1) Әрбір ПХД үшін кем дегенде екі орналасу тесігі жобалануы керек, біреуі дөңгелек, екіншісі ұзын ойық пішінді, біріншісі орналасу үшін, ал екіншісі бағыттау үшін пайдаланылады.

Орналастыру апертурасына арнайы талап жоқ, оны өз зауытыңыздың сипаттамаларына сәйкес жасауға болады.Ұсынылған диаметрі 2,4 мм және 3,0 мм.

Орналасу саңылаулары металлдалмаған болуы керек.Егер ПХД бос PCB болса, саңылау тақтасы қаттылықты арттыру үшін тесікті орналастыруға арналған болуы керек.

Бағыттаушы тесіктің ұзындығы әдетте диаметрден 2 есе көп.

Орналастыру тесігінің ортасы беріліс қорабынан 5,0 мм-ден астам қашықтықта болуы керек, ал екі орналасу тесіктері мүмкіндігінше алыс болуы керек.Оларды ПХД диагоналіне қою ұсынылады.

(2) Аралас ПХД (қосылатын модульдері бар PCBA) үшін орналастыру саңылауларының орналасуы біркелкі болуы керек.Осылайша, құрал-сайманның дизайны екі жақтың ортақ қолданылуына қол жеткізе алады.Мысалы, бұрандалы астыңғы кронштейнді қосылатын науа үшін де пайдалануға болады.

5-кеңес: сенімді орналастыру

Сипаттама: Заманауи монтаждаушы, принтер, AOI және SPI барлығы оптикалық позициялау жүйесін қабылдайды.Сондықтан оптикалық позициялау фидуциалы ПХД тақтасында жасалуы керек.

Дизайн талаптары:

Позициялау сенімі жаһандық және жергілікті сенімгерлік болып бөлінеді.Біріншісі бүкіл тақтаны орналастыру үшін пайдаланылады, ал екіншісі патчворк қосымша тақтасын немесе ұсақ аралық құрамдас бөліктерді орналастыру үшін пайдаланылады.

(2) Оптикалық позициялау фидуциалы шаршы, гауһар шеңбер, крест және биіктігі 2,0 мм құдық түрінде жасалуы мүмкін.Әдетте, 1,0 м дөңгелек мыс анықтамалық фигураны жобалау ұсынылады.Материалдық түс пен қоршаған орта арасындағы қарама-қайшылықты ескере отырып, оптикалық позициядан 1 мм үлкен кедергісіз дәнекерлеу аймағы сақталуы керек.Бұл аймақта кейіпкерлерге рұқсат етілмейді.Бір тақта бетіндегі үш таңбаның астындағы ішкі қабатта мыс фольга бар-жоғы біркелкі болуы керек.

(3) SMD құрамдас бөліктері бар ПХД бетінде ПХД стереоскопиялық орналасуы үшін тақтаның бұрышында фидуциалды үш оптикалық позицияны қою ұсынылады (үш нүкте дәнекерлеу пастасы қалыңдығын анықтай алатын жазықтықты анықтайды) .

(4) Бүкіл пластина үшін фидуциалды үш оптикалық позицияға қосымша, әрбір блок тақтасының бұрыштарында екі немесе үш оптикалық позициялауды құрастырған дұрыс.

(5) Қорғау ортасының қашықтығы 0,5 мм-ден аз немесе оған тең болатын QFP және жетекші орталық қашықтығы 0,8 мм-ден аз немесе оған тең болатын BGA үшін жергілікті оптикалық позициялау фидуциалы дәл орналасу үшін қарама-қарсы бұрыштарда орнатылуы керек.

(6) Екі жағында монтаждық құрамдас бөліктер болса, әр жағында оптикалық орналасу сенімді болуы керек.

(7) ПХД-де орналасу тесігі болмаса, оптикалық орналасу фидуциалының ортасы схемалық платаның беріліс жиегінен 6,5 мм-ден астам қашықтықта болуы керек.ПХД-де орналасу тесігі болса, оптикалық позициялау фидуциалының ортасы ПХД тақтасының ортасына жақын орналасу тесігінің жағында жобалануы керек.

PCBFuture қамтамасыз ете аладыПХД құрастыру кілтіПХД өндіру, ПХД популяциясы, компоненттерді алу және сынауды қамтитын қызмет.Біздің инженерлер тұтынушыға ПХД шығарар алдында тақталарды панельдеуге көмектеседі, содан кейін сынақты аяқтағаннан кейін біз әр бөлікті бұзып, тұтынушыларға жеткізуге көмектесеміз.ПХД дизайны туралы сұрақтарыңыз болса, бізбен байланысыңыз.Біз сізге тегін техникалық қолдау көрсете аламыз.

Қосымша сұрақтар бойынша электрондық поштаға жіберіңізservice@pcbfuture.com .
